Из чего делают фундамент: металлические каркасы в монолите

Монолитный фундамент — это не просто «бетон под домом». Его прочность, трещиностойкость и ресурс на десятилетия вперёд обеспечиваются грамотным армированием — металлическим каркасом, который работает со стяжением и держит конструкцию там, где бетон сам по себе слаб. В этом материале разберёмся, из чего состоит каркас, как его проектируют и производят, чего нельзя допускать на стройке и как принять работу перед бетонированием. В конце дадим чек-лист и практические таблицы расхода арматуры.

Что такое монолитный фундамент и роль арматурного каркаса

Бетон прекрасно работает на сжатие, но почти не держит растяжение и изгиб. Арматурный каркас из стальных стержней как бы «прошивает» объём фундамента, забирая на себя растягивающие усилия, перераспределяя нагрузки и локализуя раскрытие трещин. Совместная работа бетона и стали — ключ к долговечности монолитных лент, плит, ростверков и стаканов под колонны. Особенно критичны зоны углов, примыканий и проёмов (например, отверстий под коммуникации): там концентрации напряжений максимальны и без усилений не обойтись.

Из чего состоит металлический каркас

Стержневая арматура

Основу каркаса составляют стержни периодического профиля (рифлёные) классов A400/А500 и выше. Они делятся на:

• Рабочую арматуру — воспринимает основную растягивающую силу (продольные стержни в ленте, нижняя/верхняя сетка в плите).
• Распределительную и монтажную — удерживает рабочие стержни в проектном положении, формирует геометрию клетки (поперечные и вертикальные связки).

Диаметры выбирают по расчёту; на практике в малоэтажном домостроении часто встречаются ∅10–16 мм для лент и ∅12–16 мм для плит; в ростверках — ∅12–20 мм и выше в зависимости от пролётов и нагрузок.

Хомуты и рамки

Хомуты (стремена) — поперечные элементы из гладкой или периодической арматуры меньшего диаметра (обычно ∅6–10 мм), которые:

• фиксируют расстояние между продольными стержнями;
• повышают устойчивость каркаса к сдвигу и косому растяжению;
• предотвращают выпучивание продольных стержней при сжатии.

Сетки и закладные детали

Для плит и подошв ростверков применяют сварные/вязаные сетки с ячейкой 100–200 мм. В местах продавливания колоннами делают локальные усиления («карты» сеток с уменьшенным шагом).
Закладные — пластины, анкера, шпильки, выпуски под стены/колонны — передают нагрузки от надземных конструкций и обеспечивают связность стадий строительства.

Соединения стержней

Стержни по длине объединяют:

• Нахлёстом (перехлёст на длину анкеровки);
• Механическими муфтами (резьбовые/прессовые);
• Сваркой — применяется по проекту и для допускаемых классов/марок стали, с контролем качества шва и без перегрева зоны сплавления. В ответственных узлах и для термоупрочнённых сталей часто предпочтительнее муфты.

Виды монолитных фундаментов и особенности армирования

Ленточный фундамент

Лента работает как балка на упругом основании. Типовая схема — два пояса продольной рабочей арматуры (нижний и верхний), соединённые хомутами/вертикальными стержнями.
Ключевые моменты:

• Углы и Т-примыкания усиливают Г-образными/П-образными отгибами; нельзя «рвать» продольную арматуру на стыке без анкеровки.
• Шаг хомутов уменьшают у опор и в зонах концентрированных нагрузок.
• Защитный слой к грунту — увеличенный; используют дистанционные фиксаторы, чтобы каркас не «лежал» на земле.

Плитный фундамент

Плита — пространственная работа. Армирование, как правило, двухслойное (верх/низ), с местным уплотнением в зонах продавливания колонн и под несущими стенами (ребра или утолщения).
Практические акценты:

• Раскладка сеток с «перевязкой» швов, чтобы не совпадали стыки.
• Подсистемы фиксации защитного слоя: «стульчики», линейные фиксаторы, пластиковые подставки.
• Учет проходов коммуникаций — вокруг отверстий усиливают дополнительными стержнями/рамками.

Свайно-ростверковый фундамент

Ростверк объединяет сваи и распределяет нагрузки.

Важно:

• Надёжная анкеровка выпусков арматуры из свай в каркас ростверка.
• Рабочая арматура в нижнем поясе ростверка — максимальная, так как ростверк работает на изгиб между сваями.
• Учёт монтажных проёмов, закладных под балки/колонны.

Отдельные фундаменты под колонны (стаканы, подколонники)

Армируют пространственными клетками с уплотнением у подошвы и в зоне опорной плиты/стакана. Обязательно решают продавливание и вырывание, предусматривая анкеровку колонных выпусков или закладных.

Нормативные требования и контроль качества

• Защитный слой бетона. Для элементов в контакте с грунтом — увеличенный; ориентируйтесь на проект (часто от 40 мм и более для рабочей арматуры, но конкретные значения зависят от условий эксплуатации, марки бетона, класса среды).
• Шаг и диаметры. Ограничиваются минимально допустимыми расстояниями между стержнями и процентом армирования; шаг хомутов уменьшают в приопорных зонах.
• Анкеровка и нахлёсты. Длины рассчитываются с учётом профиля, класса стали и условий сцепления (в бетоне, в зоне сжатия/растяжения).
• Сварные соединения. Допускаются проектом и для соответствующих классов стали; при применении — обязательны процедуры контроля качества (ВИК, УЗК по заданию).
• Документация. Комплект КЖ (рабочие чертежи железобетона), спецификация и ведомость расхода арматуры, карты раскроя.

Производство каркасов: завод против площадки

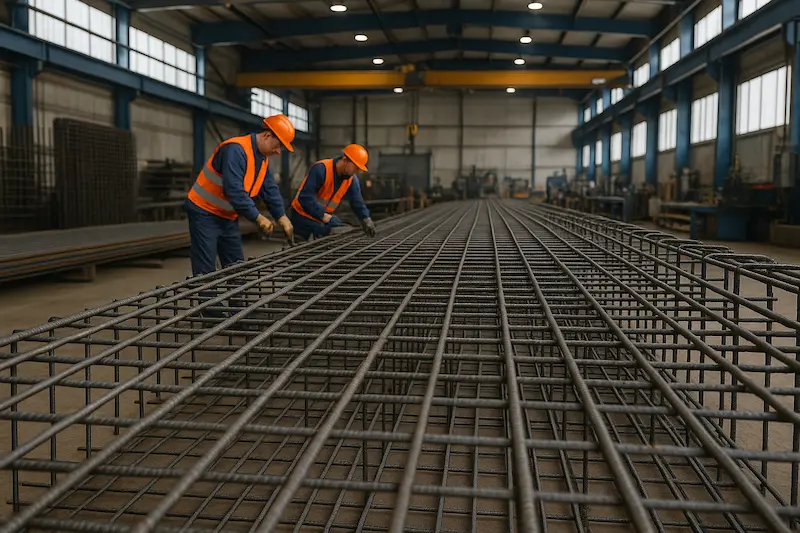

Цеховая (заводская) сборка

• Точная геометрия, гибка по шаблонам, механизированная резка.
• Контроль качества сварных узлов/муфт, маркировка.
• Ускорение монтажа на площадке: поставка готовых карт/каркасов.
  − Требует логистики негабарита, аккуратной разгрузки и хранения.

Площадочная сборка

• Гибко по срокам и изменениям, удобна для сложной логистики.
• Можно собирать крупноблочно непосредственно в котловане.
  − Критична подготовка: стенды/козлы, фиксаторы, квалификация вязальщиков/сварщиков, контроль геометрии и защитного слоя.

Крепёж арматуры

• Вязальная проволока — универсально, не «ослабляет» сечение нагревом.
• Хомуты/стяжки — для временной фиксации.
• Точечная сварка — по проекту, с учётом марки стали и контроля.

Подбор металла и диаметров: логика без перегрузки формулами

На выбор влияет: расчётная схема фундамента (лента/плита/ростверк), нагрузки (вес здания, снег, ветер), характеристики грунта (модуль деформации, несущая способность), геометрия и пролёты.
Типовые «коридоры» практики для малоэтажных объектов:

• Лента: продольная рабочая арматура ∅12–16 мм, по 3–4 стержня в поясе; поперечная ∅6–10 мм, шаг 200–300 мм (у опор/углов — чаще).
• Плита: сетки ∅12–14 мм, шаг 150–200 мм; локально — шаг 100–150 мм в местах продавливания.
• Ростверк: нижний пояс ∅14–20 мм, количество стержней по ширине ростверка, поперечная арматура с шагом 100–250 мм.

Всегда опирайтесь на проект и результаты инженерно-геологических изысканий: «типовые» решения без расчёта — риск.

Типовые схемы армирования (словесные иллюстрации)

• Ленточный фундамент: два продольных пояса (верх/низ) из 3–4 стержней, соединённые хомутами; в углах — Г-образные/П-образные отгибы, перехлёсты смещены.
• Плитный: две ортогональные сетки сверху и снизу; под колоннами — «коврики» усиления (доступно: уменьшение шага, добавка стержней).
• Ростверк: доминирование нижнего пояса; поперечная арматура против среза; выпуски из свай загнуты/замуфтованы в каркас ростверка.

Защита от коррозии и долговечность

• Защитный слой выдерживают дистанционными фиксаторами (пластиковые «звёздочки», «стульчики», линейные подставки).
• Гидроизоляция и дренаж: отсечная гидроизоляция под стенами, обмазочная/рулонная по бокам ленты, дренаж вокруг здания и отмостка.
• Материал арматуры: в агрессивных средах целесообразны повышенные защитные слои, качественная гидроизоляция, применение оцинкованных/нержавеющих закладных (по экономике проекта).
• Чистота каркаса: перед бетонированием арматура должна быть без масла, льда, крупных слоёв грязи; поверхностная равномерная ржавчина допустима и даже улучшает сцепление.

Расчёт и раскрой: как посчитать расход арматуры

Практический алгоритм:

1. Разложите каркас на элементы: продольные стержни, поперечные хомуты, сетки, закладные.
2. Посчитайте погонные метры каждого диаметра с учётом нахлёстов, отгибов, выпусков и технологических потерь (обычно плюс 5–10%).
3. Переведите в массу по удельному весу (кг/м).
4. Сформируйте карту раскроя: сколько резов, какие длины, как унифицировать, чтобы снизить отход.

Удельная масса арматуры (ориентировочно)

Для стержней периодического профиля приближённо: m ≈ 0,00617 × d² (кг/м), где d — диаметр в мм. Отсюда получаем:

• ∅8 — ~0,395 кг/м
• ∅10 — ~0,617 кг/м
• ∅12 — ~0,888 кг/м
• ∅14 — ~1,21 кг/м
• ∅16 — ~1,58 кг/м
• ∅18 — ~2,00 кг/м
• ∅20 — ~2,47 кг/м
• ∅22 — ~2,98 кг/м
• ∅25 — ~3,85 кг/м
• ∅28 — ~4,83 кг/м
• ∅32 — ~6,31 кг/м

Пример мини-сметы

• Лента 40×60 см, периметр 40 м. Продольная арматура: 4 стержня ∅14 мм → 40 м × 4 = 160 м; добавим 10% на нахлёсты → 176 м; масса ≈ 176 × 1,21 ≈ 213 кг.
• Хомут ∅8 через 25 см: на 40 м — 160 шт.; длина одного хомута по периметру с учётом загибов (условно) 1,0 м → 160 м; масса ≈ 160 × 0,395 ≈ 63 кг.
• И так по всем позициям, с итоговым коэффициентом технологических потерь.

Частые ошибки на практике

1. Нет защитного слоя: каркас лежит на грунте/опалубке. Результат — коррозия, оголение, снижение сцепления.
2. Неправильные углы и примыкания: стык «встык» без отгибов и анкеровок, совпадение нахлёстов.
3. Чрезмерная/неправильная сварка: перегрев термоупрочнённых сталей, отсутствие контроля швов.
4. Смешение диаметров без расчёта: «что было на объекте» — меняют жёсткость и работу элемента.
5. Плохая фиксация каркаса: «плавает» при бетонировании, в итоге стержни смещены, защитный слой нарушен.
6. Отверстия под коммуникации без усиления: локальные трещины, потеря несущей способности.
7. Загрязнения: масло, лед, комья грязи на арматуре и в опалубке.

Чек-лист приёмки каркаса перед бетонированием

• Геометрия: совпадение размеров с проектом, диагонали, отметки.
• Арматура: диаметр, класс, количество стержней, шаг сеток/хомутов — как в КЖ.
• Анкеровка: длины нахлёстов, загибы, муфты — по проекту; смещение стыков.
• Защитный слой: наличие и достаточность фиксаторов к грунту/опалубке/верху.
• Жёсткость: каркас не «гуляет», узлы не расползаются.
• Закладные/выпуски: отметки, оси, вертикальность; наличие заглушек, если требуется.
• Коммуникации: гильзы/закладные под трубы и кабели на месте, усиления выполнены.
• Чистота: опалубка и каркас без мусора, льда, масла; установлены подмости для бетонирования.
• Фотофиксация: общий вид, узлы, защитный слой, закладные, скрытые работы.

Смета и экономика: из чего складывается цена каркаса

1. Металл: стоимость каждого диаметра, логистика от поставщика.
2. Резка и гибка: станочное время, шаблоны, износ инструмента.
3. Сборка: вязка/сварка, контроль качества, маркировка.
4. Логистика: упаковка, доставка на объект, разгрузка краном.
5. Сопутствующие расходники: фиксаторы защитного слоя, проволока, дистанционные подставки.

Где экономить без потери надёжности:

• Унификация длин и диаметров — меньше отхода при раскрое.
• Крупноблочная сборка — сокращение ручной вязки в котловане.
• Оптимизация шага — там, где расчёт позволяет, шаг можно увеличить, а диаметр уменьшить (только по проекту).

Где купить и кому доверить изготовление

Для ресурса фундамента важны не только расчёты, но и качество металла и сборки. Заказывая каркасы, уточняйте:

• наличие производственной базы (резка, гибка, сварка/муфты);
• опыт в поставках КЖ-изделий и соблюдение карт раскроя;
• систему контроля качества и маркировки;
• логистику на объект и сопровождение монтажом.

Компания «МК СЕВЕРОЗАПАД» поставляет арматуру и изготавливает каркасы для монолитных фундаментов. Ознакомьтесь с ассортиментом и доступными диаметрами в разделе «Арматура»:

FAQ: коротко и по делу

Можно ли использовать композитную арматуру в фундаменте?
В частном малоэтажном строительстве композит применяют в ненагруженных элементах и конструкциях с предсказуемой температурной и влажностной средой. В фундаментных конструкциях вопрос решается проектом с учётом ползучести и модуля композита; чаще выбирают сталь из-за предсказуемости поведения, анкеровки и совместимости с закладными.

Когда допускается сварка арматуры?
Только по проекту и для сталей, допускающих сварку. В ответственных узлах предпочтительны механические муфты. Любая сварка — с контролем качества и без перегрева стержней.

Какой защитный слой нужен?
Зависит от условий эксплуатации. Для элементов в контакте с грунтом — увеличенный. Точные значения смотрите в проекте КЖ; соблюдайте их с помощью фиксаторных элементов.

Чем вязка лучше муфтовых соединений (и наоборот)?
Вязка — дёшевая и гибкая технология без термовоздействия; муфты — точное и компактное соединение с гарантированной передачей усилий, удобны при ограниченных длинах нахлёста и в плотных армируемых зонах.

Как проверить качество каркаса без приборов?
Линейка/рулетка для шагов и защитного слоя, уровень/теодолит для вертикалей и отметок, визуальный осмотр стыков/загибов/фиксаторов, фотофиксация и сверка с КЖ.

Можно ли обойтись без фиксаторов?
Нет. Подкладки из обрезков арматуры/кирпичей нарушают защитный слой, создают мостики коррозии и деформации. Нужны штатные фиксаторы под конкретный защитный слой.

Мини-глоссарий

• Рабочая арматура — стержни, воспринимающие растягивающие усилия.
• Хомуты (стремена) — поперечные элементы, фиксируют форму и сопротивляются срезу.
• Анкеровка — обеспечение сцепления арматуры с бетоном на заданной длине.
• Нахлёст — участок перекрытия двух стержней для передачи усилий без муфт/сварки.
• Защитный слой — слой бетона от поверхности до ближайшего стержня.

Итоги

Металлический каркас — «скелет» монолитного фундамента. Правильно подобранные диаметры и шаги, грамотные узлы углов и примыканий, выдержанный защитный слой и аккуратная сборка — это то, что превращает кубы бетона и тонны стали в надёжную основу здания. Экономия здесь должна быть разумной: унифицируйте раскрой, работайте с проверенным производством, контролируйте качество и собирайте доказательную фотофиксацию скрытых работ.
Нужны арматура, сетки и готовые каркасы по вашим КЖ? Откройте раздел «Арматура»: — поможем подобрать, изготовить и поставить на объект.

Приложение: шаблоны для редактора и технадзора

Шаблон задания на изготовление каркасов

• Объект/этап
• Чертежи КЖ: номер, дата, версия
• Марки металла и классы арматуры
• Диаметры/позиции
• Карты раскроя (лист/позиция/длина/кол-во)
• Тип соединений: вязка / муфты / сварка (где именно)
• Допуски по геометрии
• Маркировка пачек/каркасов и схема погрузки

Шаблон приёмочного акта скрытых работ

• Дата/время/погода
• Ответственные лица
• Соответствие КЖ (диаметры/шаг/анкеровка): да/нет (замечания)
• Защитный слой и фиксаторы: промеры, фото
• Закладные и выпуски: отметки, фото
• Чистота и готовность к бетонированию: да/нет
• Решение: допустить/устранить

Внутренние ссылки по теме

• Каталог «Арматура»
• Рекомендуемые материалы: фиксаторы защитного слоя, вязальная проволока, сварные сетки (уточняйте наличие у менеджера).

Примечание для читателя

Все цифры в статье — ориентиры. Окончательные решения по диаметрам, шагам и типам соединений принимает проектировщик на основе расчёта и инженерно-геологических изысканий. Для запросов на просчёт и изготовление каркасов отправьте чертежи КЖ и опросный лист менеджеру «МК СЕВЕРОЗАПАД».
